MVR工藝介紹
MVR是蒸汽機械再壓縮技術，（mechanical?vapor?recompression?）的簡稱。MVR蒸發器是重新利用它自身產生的二次蒸汽的能量，從而減少對外界能源的需求的一項節能技術。
MVR其工作過程是將低溫位的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。除開車啟動外，整個蒸發過程中無需生蒸汽從蒸發器出來的二次蒸汽，經壓縮機壓縮，壓力、溫度升高，熱焓增加，然后送到蒸發器的加熱室當作加熱蒸，使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水。這樣原來要廢棄的蒸汽就得到充分的利用，回收潛熱，提高熱效率，生蒸汽的經濟性相當于多效蒸發的30效。為使蒸發裝置的制造盡可能簡單和操作方便，可使用離心式壓縮機、羅茨式壓縮機。這些機器在1：1.2到1：2壓縮比范圍內其體積流量較高。蒸發設備緊湊占地面積小所需空間也小。又可省去冷卻系統。對于需要擴建蒸發設備而供汽，，場地不夠的現有工廠供水能力不足，特別是低溫蒸發需要冷凍水冷凝的場合，可以收到既節省投資又取得較好的節能效果。
2、MVR工藝流程
系統由單效或雙效蒸發器、分離器、壓縮機、真空泵、循環泵、操作平臺、電器儀表控制柜及閥門、管路等系統組成，結構簡單，操作維護方便。
3、MVR技術特點
1、MVR節能蒸發器僅需要極少量生蒸汽，極大地降低企業運行成本，減少環境污染。沒有廢熱蒸汽排放，節能效果^顯著。
2、由于采用壓縮機提供熱源，和傳統蒸發器相比，溫差小得多，能夠達到溫和蒸發，極大地提高產品質量、降低結垢。
3、無需冷凝器，結構與流程非常簡單，全自動操作，可連續運行，安全可靠。
4、設備內配CIP清洗管路，可實現就地清洗，整套設備操作方便，無死角。沒有廢熱蒸汽排放，節能效果^顯著?.
5、該蒸發器是物料在低溫、且不產生泡沫的狀態下進行蒸發，料液均勻，不跑料，不易結焦。
6、采用低溫負壓蒸發（32-85℃），有利于防止被蒸發物料的高溫變性。
7、凡單效及多效蒸發器適用的物料，均適合采用MVR蒸發器，在技術上具有完全可替代性，并具有更優良的環保與節能特性。
三、MVR經濟和社會效益

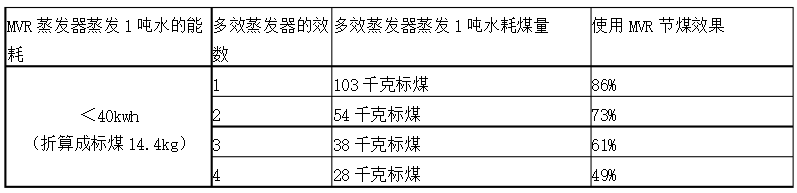

MVR蒸發器與多效蒸發器煤消耗對比

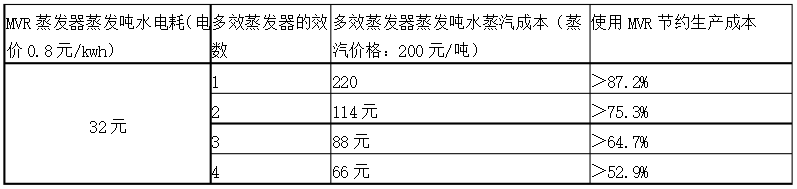

MVR蒸發器與多效蒸發器生產能耗成本對比
MVR工藝案例經濟效益分析：
蒸發能力為5000Kg/h硫酸銨廢水蒸發多采用雙效蒸發器，其蒸汽能效比約在0.55左右，冷卻水消耗為10立方/噸蒸發量。
a按蒸汽價格：200元/噸
b電價：0.8元/度
c冷卻水價格：0.15元/立方計算
雙效蒸發機組的運行費用為：
1、蒸汽費用5?t/h×0.55×200元/t×7200h/年=396萬元/年；
2、循環水費用5?t/h×10m3/t×0.15元/m3×7200h/年=5.4萬元/年；
3、雙效硫酸銨機組總費用：396+5.4=401.4萬元/年
MVR-機組每年運行總費用：
1、壓縮機電耗：149kW.h×0.8元/度×7200小時/年=?85.82萬元
2、預熱蒸汽消耗：0.06噸/時×200元/t×7200h/年=8.64萬元/年；
3、壓縮機冷卻水：5?m3/h×0.15元/m3×7200h/年=0.54萬元/年；
4、MVR機組每年運行費用：85.82+8.64+0.54=94.96萬元/年
采用MVR系統每年可節省的運行費用為：401.4-94.96=306.44萬元
